泰克高壓差分探頭 P5200A、P5205A、P5202A、P5210A 系列的比較與應用
2024-11-04
泰克高壓差分探頭 P5200A、P5205A、P5202A、P5210A 系列的比較與應用
在電子測量領域，高壓差分探頭是一種至關重要的工具，它能夠幫助工程師準確測量?jī)蓚€(gè)非地測試點之間的電壓差。泰克公司作為行業內的知名企業，推出了多種型號的高壓差分探頭，其中 P5200A、P5205A、P5202A 和 P5210A 系列備受關注。這些探頭在性能參數、特點、與示波器的適配性以及應用場景等方面存在差異。本文將對這幾個系列的探頭進行詳細的比較和分析，同時介紹它們?cè)诓煌瑧?yīng)用場景中的實際案例，以便讀者能夠更好地了解這些探頭的特性，從而根據自身需求做出合適的選擇。

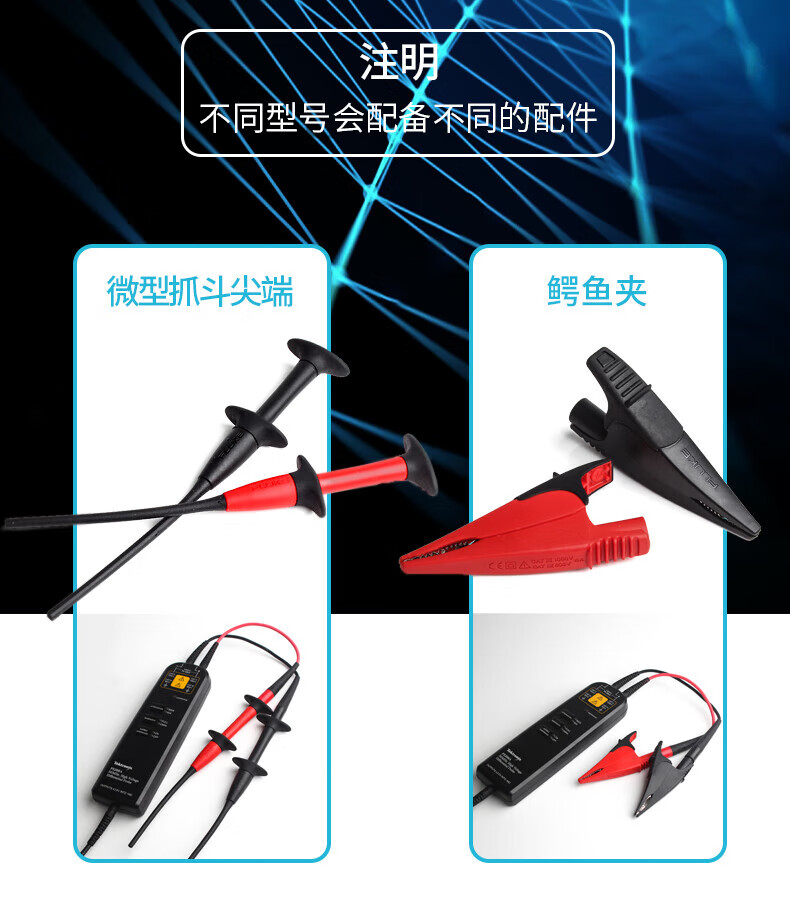

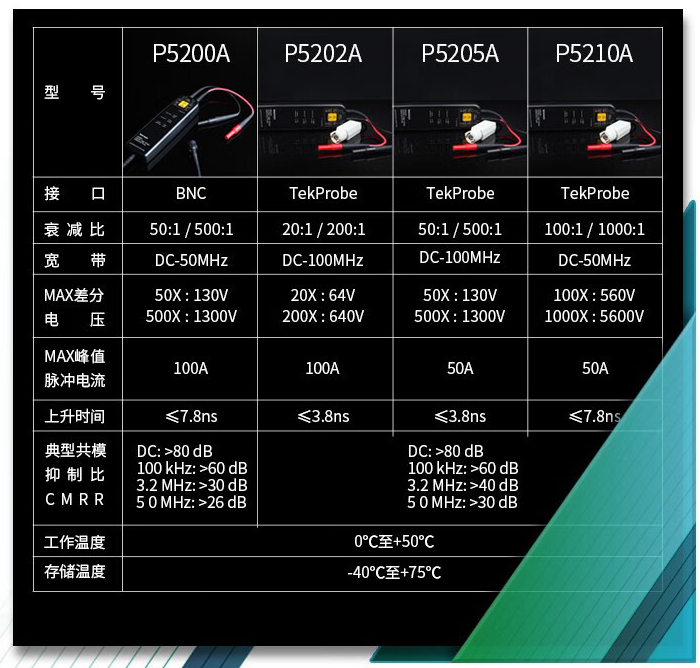

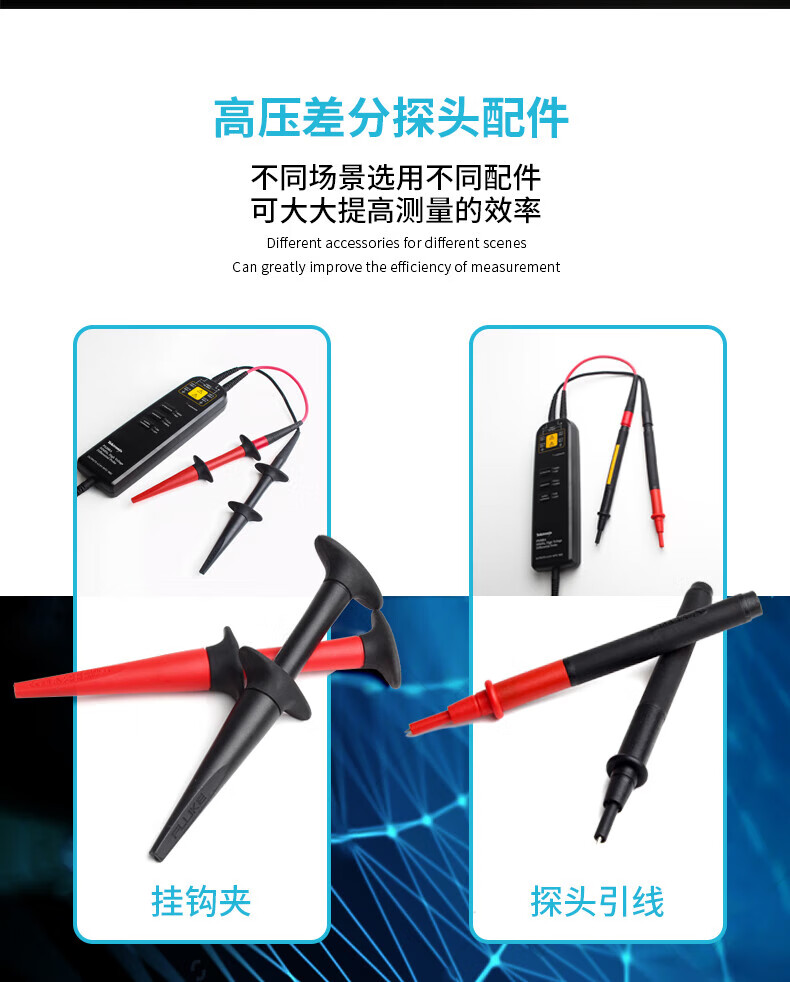

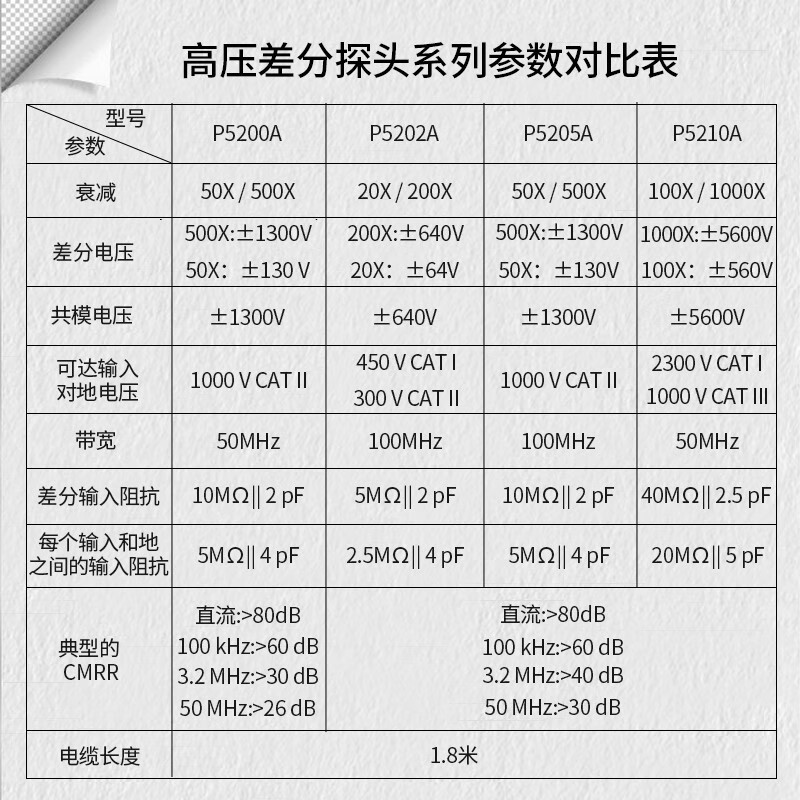

一、性能參數比較
以下主要對 P5200A、P5205A、P5202A、P5210A 這幾個系列的型號進行介紹和比較

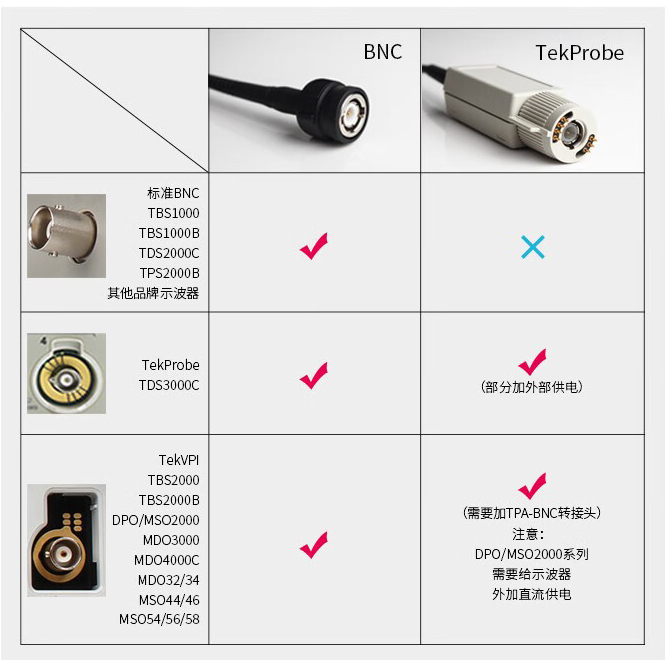

二、與示波器適配情況
P5200A
采用 BNC 接口，可與多種示波器配合，但要求示波器接地，不能用于具有浮動輸入（隔離輸入）的示波器。
對于 DPO/DSA/MSO70000 系列需 TCA - 1MEG 適配器；部分示波器如 DPO7000C、MDO3000 等需手動設置或特定適配器。
P5205A
配備 TekProbe? 接口。
與 P5202A 類似，對于 DPO/DSA/MSO70000 系列需 TCA - 1MEG 適配器；對于 DPO7000C、MDO3000 等需 TPA - BNC 適配器及 TekVPI? 外部電源（119 - 8726 - xx），但與 TDS3000、TDS5000 完全兼容，這是與 P5200A 不同之處。
P5202A
配備 TekProbe? 接口。
適配情況與 P5205A 類似，但需注意與 P5200A 在接口及部分示波器適配條件上存在差異。
P5210A
配備 TekProbe? 接口。
對于 DPO/DSA/MSO70000 系列需 TCA - 1MEG 適配器；對于 DPO7000C、MDO3000 等需 TPA - BNC 適配器及 TekVPI? 外部電源（119 - 8726 - xx），與 TDS3000、TDS5000 完全兼容，這點與 P5205A、P5202A 相同。
三、特點描述及應用場景案例

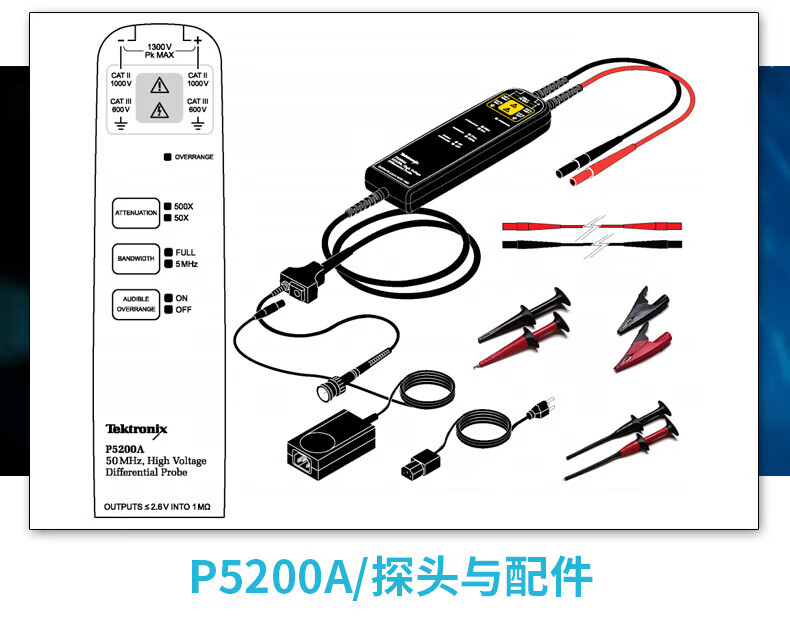

P5200A
特點：可以與任何示波器配合使用（滿足接地要求前提下），能將浮動信號轉換為低壓接地參考信號，以便在任何接地參考示波器上安全、輕松地顯示。價格較為實惠，是一款經濟型的選擇。
應用場景案例：在一些小型電子實驗室，對普通的開關電源進行測試時，P5200A 可以滿足其對電壓測量的基本需求。例如在測試一個輸出電壓為 220V 的開關電源，工程師需要檢測其輸出的電壓差是否在合理范圍內，P5200A 能夠準確地測量出電壓差，幫助工程師判斷電源是否正常工作。
P5205A
特點：是有源差分探頭，能夠安全地測量高達 ±1300V 的差分電壓，在 IGBT 電路（如電機驅動和功率轉換器）的測量中非常有效。帶寬為 100MHz，相比 P5200A 在高頻信號測量上有一定優勢，性價比較高。
應用場景案例：在電機驅動系統的研發過程中，工程師需要精確測量電機驅動器中 IGBT 模塊的電壓信號。例如在一個電動汽車的電機驅動系統中，IGBT 模塊的工作電壓較高且信號變化頻繁，P5205A 能夠準確地捕捉到這些高速變化的電壓信號，為電機驅動系統的優化提供可靠的數據支持。
P5202A
特點：設計用于中壓應用，差分要求高達 ±640V，具有較低的 attenuation range，能提供更好的信噪比。帶寬同樣為 100MHz，在一些對信號質量要求較高的中壓測量場景中是不錯的選擇。
應用場景案例：在一些高精度的電子設備內部中壓電路測試中，如某些專業音頻設備的電源電路，P5202A 可以更好地還原信號的真實特性。例如在測試一個專業音頻功率放大器的電源電路，其工作電壓在中壓范圍，P5202A 能夠準確地測量出電壓差，同時保證信號質量，幫助工程師檢測電路是否存在潛在的問題。
P5210A
特點：具有較大的差分動態范圍能力，能夠安全地測量高達 ±5600V 的電壓。雖然帶寬為 50MHz，但在高電壓測量方面表現突出，適用于需要測量高電壓且對探頭性能要求較高的專業場合。
應用場景案例：在電力系統的高壓設備測試中，例如變電站的高壓變壓器測試，P5210A 能夠承受極高的電壓，并準確地測量出電壓差。在測試一個 110kV 的高壓變壓器時，P5210A 可以在保證安全的前提下，準確地測量出變壓器輸入輸出的電壓差，為電力設備的維護和檢修提供重要的數據依據。
四、總結推薦
這幾款探頭各有特點和優勢，用戶在選擇時需要綜合考慮以下因素：
測量電壓范圍：如果測量的電壓范圍在 ±1300V 以內，且對精度要求不是特別高，P5200A 可以滿足基本需求；如果涉及到 IGBT 電路中較高電壓的測量，如 ±1300V 左右且需要較好的高頻性能，P5200A 的升級版 P5205A 更為合適；如果是中壓應用，差分要求高達 ±640V 且對信號質量要求較高，P5202A 是不錯的選擇；如果需要測量極高電壓，如 ±5600V 以上，P5210A 則是首選。
帶寬要求：如果對帶寬要求不不高，50MHz 的 P5200A 和 P5210A 可以滿足需求；如果需要較高的帶寬，如 100MHz，P5205A 和 P5202A 則更為合適。
示波器接口類型：如果示波器使用的是 BNC 接口，且滿足接地要求，P5200A 是唯一選擇；如果示波器配備 TekProbe? 接口，P5202A 和 P5205A 更為合適；如果對接口類型不太確定，但需要測量高電壓，P5210A 在滿足其他條件下也可使用。
預算：如果預算有限，P5200A 是經濟實惠的選擇；如果預算充足且對性能要求較高，P5210A 則更適合用于專業場合；P5205A 和 P5202A 則處于中間價位，性價比較高，可根據具體需求在兩者之間選擇。
