泰克 P6021A 和 P6022 電流探頭：精準測量電流的卓越之選
2024-11-05
泰克 P6021A 和 P6022 電流探頭：精準測量電流的卓越之選
在當今復雜的電子測量領域，準確而可靠地測量交流電流是至關重要的環節。泰克（Tektronix）公司推出的 P6021A 和 P6022 電流探頭，以其出色的性能和獨特的設計，成為了工程師和技術人員在測量交流電流時的得力工具。接下來，讓我們深入了解這兩款電流探頭的詳細信息。
一、產品概述

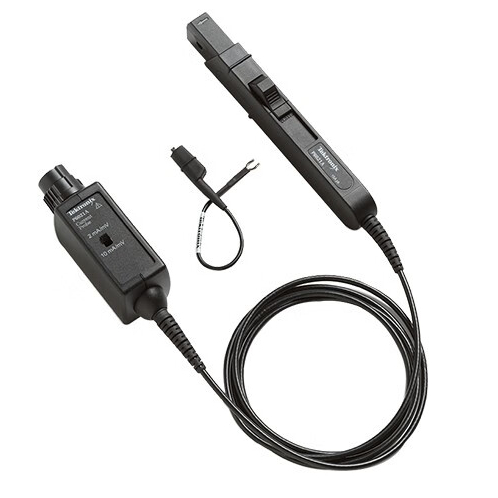

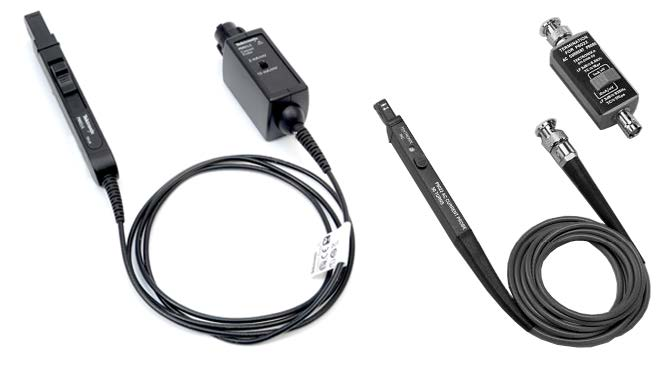

泰克的 P6021A 和 P6022 電流探頭均采用了先進的測量技術，能夠通過夾在載流導體上進行測量，無需斷開電路，這一便捷的設計大大提高了測量的效率和便利性。同時，探頭頭部在特定位置不接地，有效避免了意外接地對被測電路造成的干擾和損害。
這兩款電流探頭廣泛應用于多個關鍵領域，包括電機驅動、功率逆變器/轉換器、電源以及航空電子等。它們?cè)谶@些領域中發揮著重要作用，為電路的設計、調試和維護提供了精準的電流測量數據。
二、關鍵性能規格對比
| 型號 | 頻率范圍 | 電流測量范圍（RMS） | 電流測量范圍（峰值） | 靈敏度 | 探頭范圍切換 |
|---|---|---|---|---|---|
| P6021A | 120Hz - 60MHz | 10.6A | 250A | 10mA | 可在 2mA/mV 和 10mA/mV 之間切換 |
| P6022 | 935Hz - 120MHz | 2.12A | 100A | 1mA | 可在 1mA/mV 和 10mA/mV 之間切換 |
從上述表格可以清晰地看出，P6021A 在低頻測量方面表現出色，而 P6022 則在高頻測量上具有優勢。
三、關鍵特性解析
1. 輸入適配
- 這兩款電流探頭均適用于 1MΩ輸入，確保了與各類測量設備的良好兼容性。
2. 探頭結構
- 屏蔽探頭頭的設計有效地減少了外界電磁干擾對測量結果的影響，提高了測量的準確性和穩定性。
- 僅用于交流測量，專注于交流電流的精準捕捉。
- 分芯結構的采用使得探頭能夠輕松地連接到電路中，操作簡便快捷。
- 1.5m（5ft）的電纜長度為測量提供了足夠的操作空間，方便在不同的測量環境中靈活使用。
四、物理特性詳述
1. 探頭尺寸
- P6021A 探頭
- 長度：20cm（7.77in）
- 寬度：16mm（0.625in）
- 高度：32mm（1.25in）
- 最大導體直徑：5mm（0.197in）
- P6022 探頭
- 長度：152mm（6.0in）
- 寬度：6.4mm（0.25in）
- 高度：12mm（0.47in）
- 最大導體直徑：2.8mm（0.11in）
2. 電纜長度
- 兩款探頭的電纜長度均為 1.5m（59in），為用戶在實際測量中提供了充足的活動范圍，便于在不同的測量場景中進行靈活操作。
五、電磁兼容性（EMC）環境和安全合規性
這兩款電流探頭均符合嚴格的行業標準，這意味著它們?cè)陔姶偶嫒菪院桶踩苑矫娼?jīng)過了嚴格的測試和認證，能夠在復雜的電磁環境中穩定工作，同時確保操作人員的安全。
六、訂購信息
1. 型號
- P6021A：電流探頭
- P6022：帶終端的電流探頭
2. 標準配件
- P6021A 和 P6022 都配有 6 英寸接地引線和各自的說明書
- P6022 還配有終端
七、應用場所
1. 電機驅動系統
- 在電機驅動系統中，準確測量電流對于優化電機性能、控制轉矩和提高效率至關重要。P6021A 和 P6022 電流探頭能夠精確測量電機的輸入電流，幫助工程師分析電機的運行狀態，診斷潛在的故障，并進行針對性的優化設計。
2. 功率逆變器/轉換器
- 功率逆變器和轉換器在新能源領域，如太陽能和風能發電系統中起著關鍵作用。這兩款電流探頭可以實時監測逆變器和轉換器中的電流變化，確保其高效穩定運行，提高能源轉換效率。
3. 電源系統
- 無論是開關電源還是線性電源，電流的精確測量對于電源的設計、調試和性能評估都具有重要意義。P6021A 和 P6022 能夠幫助電源工程師準確測量電源輸出電流，優化電源的穩定性和可靠性。
4. 航空電子設備
- 在航空電子領域，對電子設備的性能和可靠性要求極高。這兩款電流探頭可以用于測量飛機上各種電子設備的電流，保障航空電子系統的安全運行。
八、優勝劣汰分析
1. 優勢
- 非侵入式測量：無需斷開電路，避免了操作的復雜性和對電路的潛在損害。
- 寬頻帶測量：覆蓋了從低頻到高頻的廣泛范圍，滿足不同應用場景的需求。
- 高精度測量：能夠提供準確、可靠的電流測量結果，為電路分析和設計提供有力支持。
- 安全合規：符合多項國際標準，確保在各種環境下的安全使用。
2. 劣勢
- 相對較高的成本：與一些普通的電流測量設備相比，價格可能較高。
- 對操作環境要求較高：為了保證測量的準確性，需要在相對穩定的電磁環境中使用。
然而，綜合考慮其性能和應用價值，泰克 P6021A 和 P6022 電流探頭的優勢遠遠超過了其可能存在的劣勢。它們?yōu)殡娮訙y(cè)量領域提供了專業、可靠的解決方案，是工程師和技術人員在進行電流測量時的優質選擇。
總的來說，泰克的 P6021A 和 P6022 電流探頭以其卓越的性能、廣泛的應用領域和可靠的品質，成為了電子測量領域的佼佼者。在選擇時，用戶可以根據具體的測量需求和應用場景，權衡兩款探頭的特點，選擇最適合自己的電流測量工具。無論是在研發實驗室還是在工業生產現場，這兩款電流探頭都將為您的測量工作提供有力的支持，助力您取得更精確、更可靠的測量結果。
希望通過以上的科普介紹，您對泰克的 P6021A 和 P6022 電流探頭有了更全面、更深入的了解。
